Mudeli üksikasjad pole täpses mõõdus, vaid said jooniste puudumisel fotode järgi "vaba käega" nii visandet, et neid saaks 3D printeril suuremate kadudeta trükkida.
Kui see mudel 100% suurendusega välja trükkida, siis on mõõtkava umbes 1:250, teise mõõtkava tarbeks võib suurendust muuta, kuid vähendades mudeleid alla 50% ei pruugi kahurite rauad välja tulla.
Laevast on kaks varianti -- mastidega ja ilma. Mastid võiks trükkida eraldi.
|
|
25.04.2021: algus
29.04.2021: lisasin mõned antennid ja tegin mastile juurde üksikasju
01.05.2021: lisasin köierullid, ankruketid ja tegin korstnale suitsuavad
03.05.2021: lisasin pollarid ja sättisin suurtükitorne ja kraanasid
05.05.2021: parandasin pealisehitise ja silla külgede kalde ja paar üksikasja
07.05.2021: lisasin veealuse osa
14.05.2021: lisasin veel mõned üksikasjad ja jagasin mudeli värvilisteks osadeks
25.05.2021: parandasin mõned vead
|
| Sandown klassi miinijahtija |
|
| Veeväljasurve | | 600 t |
| Mõõdud | | |
| pikkus | 52.5 m |
| laius | 10.9 m |
| süvis | 2.3 m |
| Jõuseadme tüüp | | Diisel-elektriline (Voith Schneider tõukuriga) |
| Jõuseadme võimsus | | 1136 kW |
| Kiirus | | 13 sõlme |
| Relvastus (algne) | | 1-30mm autokahur; 3-7.62mm rotatsioon-kuuliildujat; 2-7.62mm kuulipildujat |
| Relvastus (Eesti Mereväes) | | 1-2X23mm õhutõrje kahur ZU-23-2; 2-12.7 raske-kuulipildujat Browning; 3-7.62mm kuulipildujat MG3 |
| Meeskond | | 34÷40 meest | |
|
|
Eesti Mereväele osteti 2006. aastal 3 Inglismaalt Sandown klassi miinijahtijat:
|
|
|
|
|
|
|
|

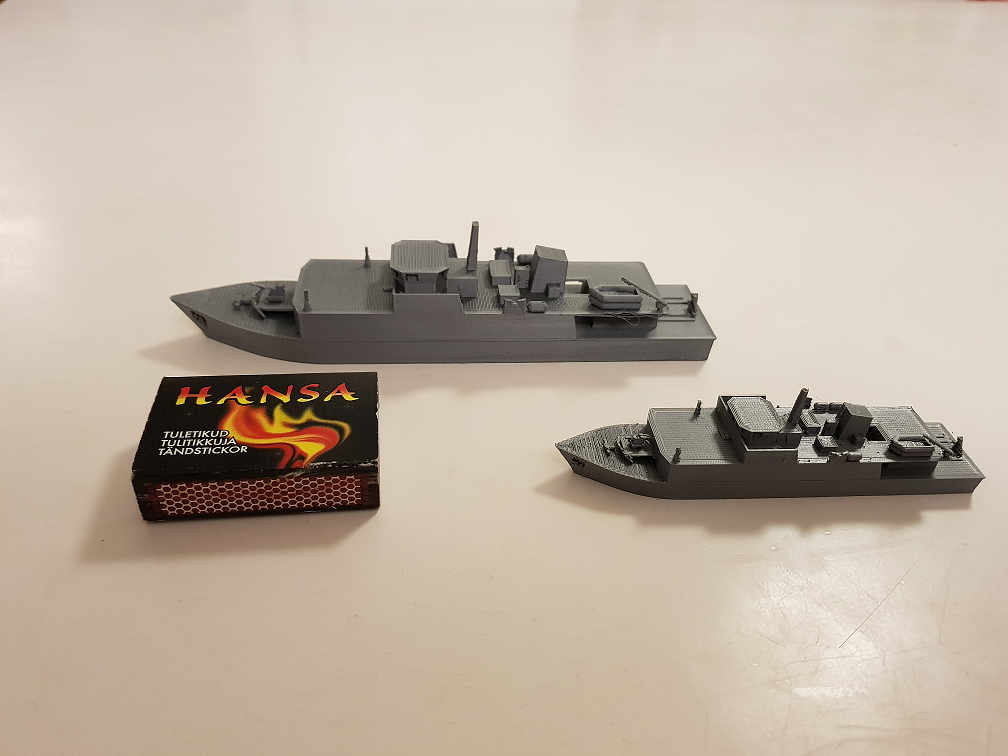

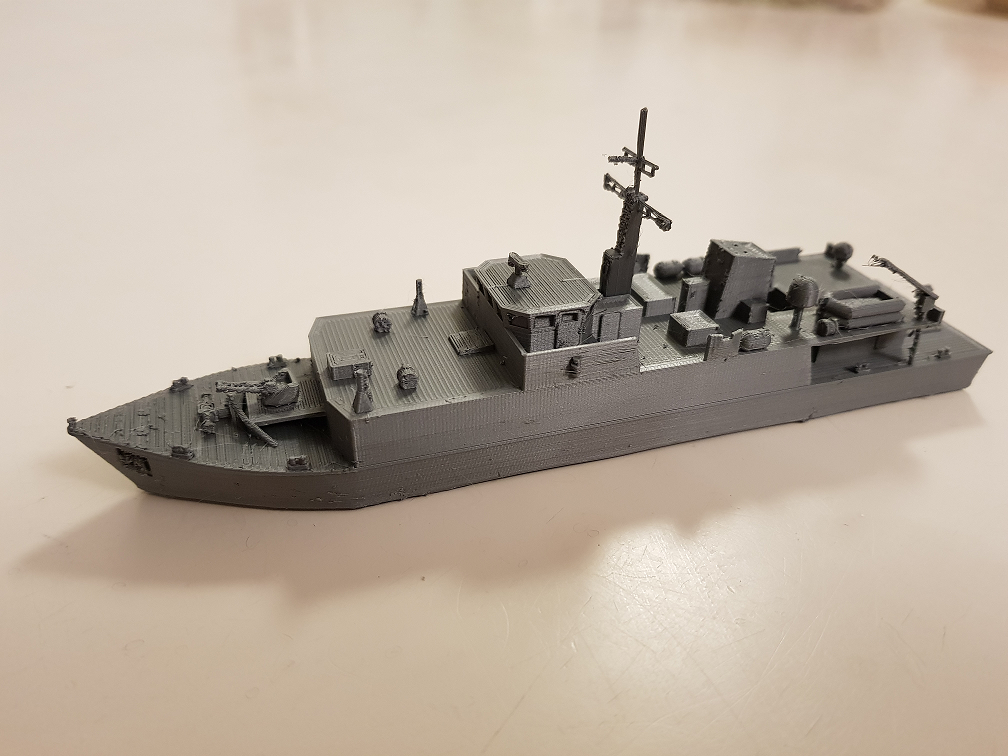

Väljatrükkimisel suurusega 75% ja 50% võib saada järgmise tulemuse (*):
(*) Need proovitrüki tulemused on veel puhastamatta ja 3D printer pole ka enam oma parimas vormis ¯\_(ツ)_/¯.
|
|
Täismudel:
Eri värvi materjalest trükkimiseks:
hall
must
punane
roheline
|
See töö on litsenseerit vastavalt mitte-kaubanduslikule Creative Commons litsentsile:
Creative Commons Attribution-NonCommercial-ShareAlike 4.0 International License
Mudeleid aitab vaadata STL Viewer
|
